Kichik vites qutisi

Qulay narx, tez yetkazib berish, oʻz vaqtida xizmat koʻrsatish-- ANG sizning ishonchli yetkazib beruvchingiz boʻlib, unda yogʻ oqmasligi, past shovqin, past harorat koʻtarilishi, uzoq xizmat muddati va hokazolardan xoli kichik vites qutisi mavjud.

So'rov yuborish

Mahsulotni tanishtirish

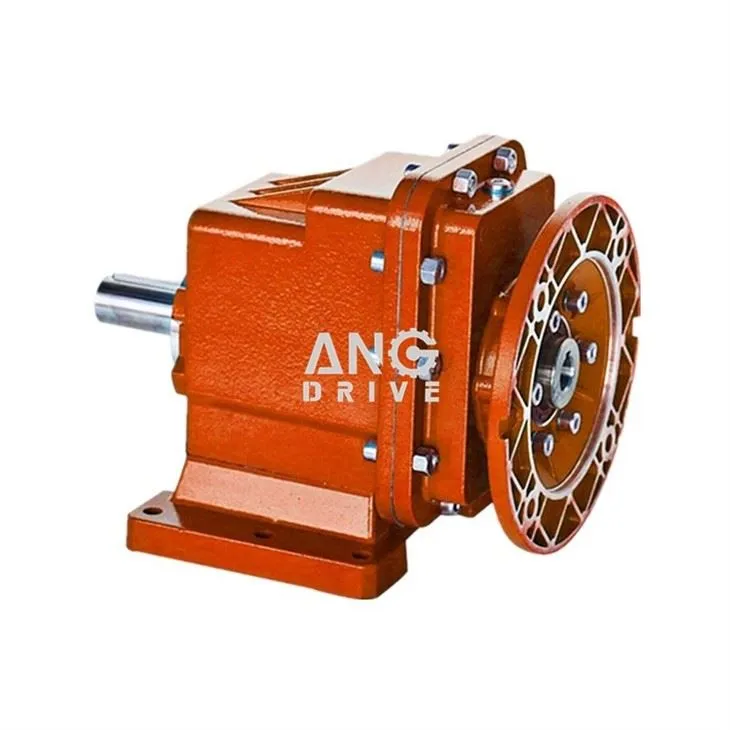

Kichik vites qutisi turi: Bir bosqichli spiral vites qutisi

Mahsulot xususiyatlari

▲Modulli dizayn, olinadigan ramka oyog'i, ixtiyoriy turli o'lchamdagi ramkalar va gardishlar

▲Aluminiy korpus, ixcham tuzilmalar, engil

▲Qattiqlashtirilgan viteslarni karbürleme va silliqlash, mustahkam va bardoshli

▲Bir nechta o'rnatish pozitsiyalari

▲Yilni tuzilish, past shovqin

Mahsulot spetsifikatsiyasi

ANG bir bosqichli spiral kichik uzatmalar qutisi
Model	RC (oyoqqa o'rnatilgan): RC01, RC02, RC03, RC04 RCF (B5 gardish o'rnatilgan): RCF01, RCF02, RCF03, RCF04 RCZ (B14 gardish o'rnatilgan): RCZ01, RCZ02, RCZ03, RCZ04
Kirish quvvati	0.12kVt ~ 4kVt
Kirish tezligi	750rpm ~ 3000rpm
Qisqartirish nisbati	1/3.66 ~ 1/54
Moment	120N.m ~ 500N.m
Kirish turi	IEC Dvigatel gardishi bilan ichi bo'sh mil Qattiq milga kirish Dvigatel
Kirish motori	IEC tomonidan normallashtirilgan motorlar, tormoz motorlari Portlashdan himoyalangan motorlar Inverter motorlar, servo motorlar
Chiqish turi	B5 chiqish gardishli qattiq mil B14 chiqish gardishli qattiq mil
Uy-joy materiali	Alyuminiy qotishmalari
Vitesning aniqligi	Aniq silliqlash, 6-sinf
Issiqlik bilan ishlov berish	Karbürizatsiya va söndürme
Viteslar	Qattiqlashtirilgan spiral tishli

VIDEO QUVTINI TANLASH JADVALLARI
RC01.				n1=1400r/min				120 Nm
n2	M2maks	Fr2	i	Proportion	63B5	71B5/B14	80B5/B14	90B5/B14
[r/min]	[Nm]	[N]	i	Proportion	63B5	71B5/B14	80B5/B14	90B5/B14
26	120	2600	53.33	160/3
31	120	2600	45.89	413/9
35	120	2600	40.10	3248/81
39	120	2560	35.47	532/15
49	120	2380	28.50	770/27
59	120	2230	23.56	212/9
71	120	2100	19.83	119/6
78	90	2030	17.86	1357/76
96	120	1900	14.62	658/45
101	90	1860	13.80*	69/5
118	120	1770	11.90	2464/207
143	120	1660	9.81	1148/117
153	80	1630	9.17	1219/133
181	80	1540	7.72	1173/152
246	70	1390	5.69	1081/190
302	70	1290	4.63	88/19
366	70	1210	3.82	943/247
RC02.				n1=1400r/min				200 Nm
n2	M2maks	Fr2	i	Proportion	63B5	71B5/B14	80B5/B14	90B5/B14
[r/min]	[Nm]	[N]	i	Proportion	63B5	71B5/B14	80B5/B14	90B5/B14
26	200	4500	54.00*	54/1
30	200	4500	46.46*	3717/80
34	200	4500	40.60*	203/5
39	200	4270	35.91*	3591/100
48	200	3970	28.88*	231/8
59	200	3730	23.85*	477/20
70	200	3520	20.08*	3213/160
82	140	3330	17.10	3009/176
95	200	3180	14.81*	2961/200
106	140	3060	13.21	2907/220
116	200	2970	12.05	1386/115
141	200	2780	9.93	2583/260
159	120	2670	8.78	2703/308
189	120	2520	7.39	2601/352
257	100	2280	5.45	2397/440
316	100	2120	4.43	102/23
383	80	1990	3.66	2091/572
RC03.				n1=1400r/min					300 Nm
n2	M2maks	Fr2	i	Proportion	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r/min]	[Nm]	[N]	i	Proportion	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	300	6000	58.09	639/11
28	300	6000	50.02	2201/44
32	300	6000	43.75	4331/99
36	300	6000	38.73	426/11
40	300	5860	34.62	4189/121
49	300	5480	28.30	4047/143
64	280	5020	21.78	1917/88
81	280	4660	17.33	3621/209
93	260	4440	15.06	497/33
113	260	4160	12.37	1633/132
136	240	3910	10.28	3053/297
177	180	3590	7.93	1269/160
222	180	3320	6.31	2397/380
255	150	3170	5.48	329/60
311	150	2970	4.50	1081/240
374	150	2790	3.74	2021/540
RC04.				n1=1400r/min				500 Nm
n2	M2maks	Fr2	i	Proportion	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r/min]	[Nm]	[N]	i	Proportion	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	500	8000	58.09	639/11
28	500	8000	50.02	2201/44
32	500	8000	43.75	4331/99
36	500	8000	38.73	426/11
40	500	7950	34.62	4189/121
49	500	7430	28.30	4047/143
64	480	6810	21.78	1917/88
81	480	6310	17.33	3621/209
93	460	6020	15.06	497/33
113	460	5640	12.37	1633/132
136	440	5300	10.28	3053/297
177	260	4860	7.93	1269/160
222	260	4510	6.31	2397/380
255	230	4300	5.48	329/60
311	230	4030	4.50	1081/240
374	200	3780	3.74	2021/540

Nima uchun bizning kichik vites qutimizni tanlaysiz?

Hangzhou ANG Drive Co., Ltd.

Afzalliklar

● Yog 'oqishidan xoli

● Yuqori samaradorlik

● Kam shovqin

● Yuqori moment

● Past narx

● Kam energiya sarfi

● Aniq uzatish

● Eksport sifati

Viteslar

● Yuqori aniqlik darajasi 6

● Quvvatni oshirish uchun karbürizatsiya

● Og'ir yuk bilan ishlashga qodir

● Yuqori qattiqlik, barqaror ishlash

● Yuzaki karbürleme, nozik silliqlash

Hangzhou ANG Drive Co., Ltd.

Hangzhou ANG Drive Co Ltd

Tekshirish

● 100 foiz ishlash testi

● Yog 'oqishini tekshirish

● Shovqinni tekshirish

● Tebranish sinovi

● Professional havo o'tkazmasligi sinovi

Uy-joy

● Alyuminiy qotishma yuqori quvvatli material

● Har bir tomonning uchlik ishlovi

● Konsentriklik kafolatlanadi

small gearbox

TSS

Savol: Kichkina vites qutisini moslashtira olasizmi?
Javob: Ha, biz sizning so'rovingiz bo'yicha sozlashimiz mumkin, masalan, gardish, mil, konfiguratsiya, material va boshqalar.

Savol: Siz namunalar berasizmi?
Javob: Ha. Sinov uchun namuna mavjud.

Savol: Sizning MOQ nima?
Javob: Bizning biznesimiz boshlanishi uchun 10 dona.

Savol: Sizning vaqtingiz qancha?
Javob: Standart mahsulotlarga 5-30kun, moslashtirilgan mahsulotlar uchun biroz ko‘proq vaqt kerak bo‘ladi.

Savol: Siz texnik yordam ko'rsatasizmi?
Javob: Ha. Bizning kompaniyamiz dizayn va ishlab chiqish guruhiga ega, agar sizga texnik yordam ko'rsatishimiz mumkin
kerak.

Savol: Bizga qanday jo'natish mumkin?
Javob: U havo, dengiz yoki poezdda mavjud.

Savol: Pulni qanday to'lash kerak?
Javob: T/T va L/C, USD, EUR, RMB va boshqalarni o'z ichiga olgan boshqa valyutalar bilan afzallik beriladi.

Savol: Mahsulot menga mos kelishini qanday bilsam bo'ladi?
A: >1ST confirm drawing and specification >2nd test sample >3-ommaviy ishlab chiqarishni boshlash.

Savol: Sizning kompaniyangizga tashrif buyurishim mumkinmi?
Javob: Ha, istalgan vaqtda bizga tashrif buyurishingiz mumkin.

Savol: Siz bilan qanday bog'lansak bo'ladi?
Javob: Siz so'rovlarni to'g'ridan-to'g'ri yuborishingiz mumkin va biz 24 soat ichida javob beramiz.
